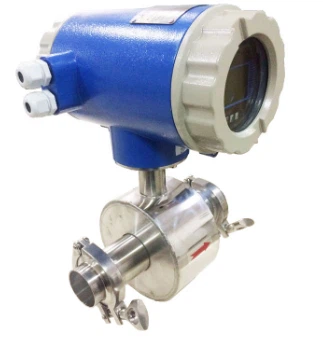

1. Επισκόπηση προϊόντος
Το ευφυές ηλεκτρομαγνητικό ροόμετρο υψηλής πίεσης της σειράς JYLDE είναι ένα επαγωγικό όργανο που μετρά τη ροή όγκου του αγώγιμου μέσου στον σωλήνα σύμφωνα με το νόμο της ηλεκτρομαγνητικής επαγωγής του Faraday. Υιοθετεί ενσωματωμένη τεχνολογία ενός τσιπ για να πραγματοποιήσει την ψηφιακή διέγερση. Ενώ ικανοποιεί την επί τόπου εμφάνιση, το ηλεκτρομαγνητικό ροόμετρο μπορεί επίσης να παράγει σήμα ρεύματος 4-20mA, MODBUS, HART, έξοδο παλμού κ.λπ. για εγγραφή, ρύθμιση και έλεγχο, και έχει χρησιμοποιηθεί ευρέως στη χημική βιομηχανία, στην προστασία του περιβάλλοντος, τμήματα μεταλλουργίας, ιατρικής, χαρτοποιίας, ύδρευσης και αποχέτευσης και άλλα τμήματα βιομηχανικής τεχνολογίας και διαχείρισης.
Το ηλεκτρομαγνητικό ροόμετρο της σειράς JYLDE μπορεί όχι μόνο να μετρήσει τη ροή του γενικού αγώγιμου υγρού, αλλά και να μετρήσει τη ροή όγκου της ροής δύο φάσεων στερεού-υγρού, τη ροή υγρού υψηλού ιξώδους και το αλάτι, το ισχυρό οξύ και το ισχυρό αλκαλικό υγρό.
2. Αρχή λειτουργίας
Ο σωλήνας μέτρησης του ηλεκτρομαγνητικού ροόμετρου υψηλής πίεσης είναι ένας κοντός μη μαγνητικός σωλήνας από ανοξείδωτο χάλυβα επενδεδυμένος με μονωτικό υλικό. Δύο ηλεκτρόδια διέρχονται από το τοίχωμα του σωλήνα κατά μήκος της διαμέτρου του σωλήνα και στερεώνονται στον σωλήνα μέτρησης. Η κεφαλή του ηλεκτροδίου είναι βασικά στο ίδιο επίπεδο με την εσωτερική επιφάνεια της επένδυσης. Όταν το πηνίο διέγερσης διεγείρεται από έναν αμφίδρομο τετραγωνικό κύμα παλμό, θα δημιουργηθεί ένα λειτουργικό μαγνητικό πεδίο με πυκνότητα μαγνητικής ροής Β στην κατεύθυνση κάθετη προς τον άξονα του σωλήνα μέτρησης. Αυτή τη στιγμή, εάν ένα ρευστό με μια ορισμένη αγωγιμότητα ρέει μέσω του σωλήνα μέτρησης, θα κόψει τη γραμμή μαγνητικής δύναμης και θα προκαλέσει μια ηλεκτροκινητική δύναμη Ε. Η ηλεκτροκινητική δύναμη Ε είναι ανάλογη με το γινόμενο της πυκνότητας μαγνητικής ροής Β, την εσωτερική διάμετρο του σωλήνα μέτρησης d και της μέσης ταχύτητας ροής V. Η ηλεκτροκινητική δύναμη Ε (σήμα ροής) ανιχνεύεται από το ηλεκτρόδιο και αποστέλλεται στον μετατροπέα μέσω του καλωδίου. Αφού ο μετατροπέας ενισχύσει το σήμα ροής, μπορεί να εμφανίσει τη ροή του υγρού και μπορεί να εξάγει παλμό, αναλογικό ρεύμα και άλλα σήματα για έλεγχο και ρύθμιση ροής.
Σημείωση: E=KBdV
Στον τύπο: E---είναι η τάση σήματος μεταξύ των ηλεκτροδίων (V)
B---Πυκνότητα μαγνητικής ροής (T)
δ---Εσωτερική διάμετρος σωλήνα μέτρησης (m)
V{0}}μέση ταχύτητα ροής (m/s)
Στον τύπο, τα K και d είναι σταθερές. Εφόσον το ρεύμα διέγερσης είναι σταθερό ρεύμα, το Β είναι επίσης σταθερό. Μπορεί να γίνει γνωστό από το E=KBdV ότι η ροή όγκου Q είναι ανάλογη με την τάση σήματος E, δηλαδή, η τάση σήματος E που προκαλείται από τον ρυθμό ροής είναι ανάλογη με τη γραμμική σχέση ροής όγκου Q. Επομένως, η ροή Q μπορεί να προσδιοριστεί εφόσον μετράται το E. Αυτή είναι η βασική αρχή λειτουργίας του ηλεκτρομαγνητικού ροόμετρου.
Μπορεί να φανεί από το E=KBdV ότι παράμετροι όπως η θερμοκρασία, η πίεση, η αγωγιμότητα του μετρούμενου ρευστού μέσου και η αναλογία σύνθεσης υγρού-στερεού του υγρού-στερεού διφασικού ρευστού μέσου δεν θα επηρεάσουν τη μέτρηση Αποτελέσματα. Όσον αφορά την κατάσταση ροής, εφόσον συμμορφώνεται με αξονική ροή (όπως η στρωτή ροή ή η τυρβώδης ροή), δεν θα επηρεάσει τα αποτελέσματα της μέτρησης. Επομένως, το ηλεκτρομαγνητικό ροόμετρο είναι ένα ροόμετρο πραγματικού όγκου. Για τους κατασκευαστές και τους χρήστες, εφόσον είναι πραγματικά βαθμονομημένα με συνηθισμένο νερό, μπορούν να μετρήσουν τη ροή όγκου οποιουδήποτε άλλου αγώγιμου ρευστού μέσου χωρίς καμία διόρθωση. τίποτα. Δεν υπάρχουν κινούμενα και μπλοκαρισμένα μέρη στον σωλήνα μέτρησης, επομένως δεν υπάρχει σχεδόν καμία απώλεια πίεσης και έχει υψηλή αξιοπιστία.
3. Χαρακτηριστικά απόδοσης
1. Το όργανο έχει απλή και αξιόπιστη δομή, χωρίς κινούμενα μέρη και μεγάλη διάρκεια ζωής.
2. Δεν υπάρχουν μέρη αποκοπής και παρεμπόδισης ροής, επομένως δεν υπάρχει απώλεια πίεσης και απόφραξη υγρού.
3. Χωρίς μηχανική αδράνεια, γρήγορη απόκριση και καλή σταθερότητα, μπορεί να εφαρμοστεί στο σύστημα ελέγχου προγράμματος αυτόματης ανίχνευσης και προσαρμογής.
4. Η ακρίβεια μέτρησης δεν επηρεάζεται από τον τύπο του μετρούμενου μέσου και τη θερμοκρασία, το ιξώδες, την πίεση και άλλες φυσικές παραμέτρους.
5. Διαφορετικοί συνδυασμοί επένδυσης PTFE ή καουτσούκ και υλικών HC, HB, 316L, Ti, τανταλίου και άλλων ηλεκτροδίων μπορούν να καλύψουν τις ανάγκες των διαφορετικών μέσων.
6. Πλήρης ψηφιακή επεξεργασία, ισχυρή ικανότητα κατά των παρεμβολών, αξιόπιστη μέτρηση, υψηλή ακρίβεια, εύρος μέτρησης ροής έως 150:l.
7. Πλήρης λειτουργία μενού κινεζικών ή πλήρους αγγλικής γλώσσας, εύκολη στη χρήση και απλή στη λειτουργία.
8. Οθόνη LCD με οπίσθιο φωτισμό υψηλής ευκρίνειας.
9. Έχει τις λειτουργίες της αμφίδρομης μέτρησης ροής και της αμφίδρομης συνολικής συσσώρευσης. Υπάρχουν τρεις αθροιστές μέσα στους οποίους μπορούν να εμφανίσουν αντίστοιχα τη θετική αθροιστική τιμή, την αντίστροφη αθροιστική τιμή και τη αθροιστική τιμή διαφοράς.
10. Λειτουργία εξόδου: ρεύμα, λειτουργία αμφίδρομης εξόδου συχνότητας και διεπαφή RS-485, MODBUS, HART.
11. Χρησιμοποιώντας συσκευές SMD και τεχνολογία επιφανειακής τοποθέτησης (SMT), το κύκλωμα έχει υψηλή αξιοπιστία.
4. Τεχνικά δεδομένα μηχανής και αισθητήρα:
| Ονομαστική διάμετρος | 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600,80, 7 1200, 1400, 1600, 1800 (mm) (Η διάμετρος του αγωγού του ηλεκτρομαγνητικού ροόμετρου είναι μεγαλύτερη ή ίση με DN100) |
| Μέγιστος ρυθμός ροής | 15m／s |
| Ακρίβεια | {{0}}.2 τοις εκατό , 0.5 τοις εκατό , 1.0 τοις εκατό (η διάμετρος του σωλήνα είναι μεγαλύτερη από DN500, η κανονική ακρίβεια είναι 1,0 τοις εκατό και μπορεί να επεκταθεί κατά 0,5 τοις εκατό) |
| Αγωγιμότητα υγρού | Μεγαλύτερο ή ίσο με 5uS／cm |
| Θερμοκρασία περιβάλλοντος | Αισθητήρας: -40 βαθμός - συν 80 μοίρες , Μετατροπέας: -15 μοίρες - συν 60 μοίρες |
| υλικό επένδυσης | PTFE, πολυνεοπρένιο, πολυουρεθάνη, υπερφθοροαιθυλένιο προπυλένιο (F46) |
| Μέτρια θερμοκρασία | Μικρότερο ή ίσο με 180 μοίρες |
| Υλικό ηλεκτροδίου | 316L, Hastelloy C, Hastelloy B, τιτάνιο, ταντάλιο, κράμα πλατίνας/ιριδίου, καρβίδιο βολφραμίου με επικάλυψη από ανοξείδωτο χάλυβα |
| Υλικό σώματος | Ανθρακούχο χάλυβα, ανοξείδωτο ατσάλι 304, ανοξείδωτο ατσάλι 316 |
| Προστασία κελύφους | IP65, IP67, IP68 |
| Σήμα αντιεκρηκτικό | ExⅡBT6 Gb |
FAQ:
1. Ερώτηση: Μπορεί το ηλεκτρομαγνητικό ροόμετρο υψηλής πίεσης να αντέξει την πίεση των 35mpa;
Α: Φυσικά, έχουμε επαγγελματικό εξοπλισμό δοκιμής πίεσης και τα ηλεκτρομαγνητικά ροόμετρα υψηλής πίεσης που πουλάμε χρησιμοποιούνται ευρέως σε μονάδες πετρελαιοειδών. Έχετε ώριμη εμπειρία παραγωγής.
2. Ερώτηση: Ποιο είναι το υλικό του ροόμετρου υψηλής πίεσης;
Απάντηση: Σύμφωνα με τις ανάγκες σας, μπορούμε να παρέχουμε: ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα 304, ανοξείδωτο χάλυβα 316.
3. Ε: Είναι ακριβό το ροόμετρο υψηλής πίεσης; Είναι μακρύς ο κύκλος παραγωγής;
Α: Είμαστε κατασκευαστής, έχουμε μετρητά για να αγοράσουμε πρώτες ύλες για να μειώσουμε το κόστος μας, επομένως η τιμή πώλησης είναι πιο ευνοϊκή από την ίδια βιομηχανία, έχουμε επαρκείς πρώτες ύλες και σύντομο κύκλο παραγωγής.
4. Ε: Τι λέτε για την ακρίβεια;
Α: Έχουμε αφοσιωμένους μηχανικούς βαθμονόμησης και επαγγελματικό εξοπλισμό βαθμονόμησης. Πριν το ροόμετρο φύγει από το εργοστάσιο, η ροή θα βαθμονομηθεί τρεις φορές για να διασφαλιστεί η ακρίβεια του ροόμετρου (ακρίβεια: {{0}},5 τοις εκατό , υψηλότερη ακρίβεια: 0,2 τοις εκατό )
5. Ε: Πώς μπορούμε να πληρώσουμε; Ποιους τρόπους αποστολής προσφέρετε;
Α: Υποστηρίζουμε: πληρωμή TT, ηλεκτρονική πληρωμή με πιστωτική κάρτα, πληρωμή Western Union, πληρωμή LC. Μπορούμε να παρέχουμε: Δια θαλάσσης, αεροπορικώς, εξπρές από πόρτα σε πόρτα.
Εάν έχετε περισσότερες ερωτήσεις; Επικοινωνήστε μαζί μας, θα έχουμε έναν επαγγελματία αντιπρόσωπο πωλήσεων για να απαντήσει σε όλες τις ερωτήσεις σας και μπορεί να ταιριάξει με το καταλληλότερο ροόμετρο για τις ανάγκες σας. Το κατάλληλο προσωπικό μας καλωσορίζει τις ερωτήσεις σας ανά πάσα στιγμή!
