Μετρητής στάθμης ραντάρ

1. Επισκόπηση προϊόντος:

Η σειρά μετρητή στάθμης ραντάρ JYDAR-6Χ είναι ότι το ηλεκτρομαγνητικό κύμα διαδίδεται στο διάστημα με την ταχύτητα του φωτός και όταν συναντά την επιφάνεια του μετρούμενου μέσου, μέρος της ενέργειάς του ανακλάται πίσω και λαμβάνεται από την ίδια κεραία. Σύμφωνα με το χρονικό διάστημα μεταξύ δύο παλμών, υπολογίζεται η απόσταση από την κεραία μέχρι την επιφάνεια του μετρούμενου μέσου.

2. Αρχή προϊόντος:

Το σύστημα κεραίας εκπέμπει και λαμβάνει πολύ σύντομους παλμούς μικροκυμάτων με πολύ χαμηλή εκπεμπόμενη ενέργεια. Τα κύματα ραντάρ ταξιδεύουν με την ταχύτητα του φωτός. Ο χρόνος λειτουργίας μπορεί να μετατραπεί σε σήμα στάθμης από ηλεκτρονικά εξαρτήματα. Μια ειδική μέθοδος επέκτασης χρόνου εξασφαλίζει σταθερές και ακριβείς μετρήσεις σε πολύ σύντομα χρονικά διαστήματα. Ακόμη και αν υπάρχουν ψευδείς ηχώ υπό περίπλοκες συνθήκες εργασίας, η πιο πρόσφατη τεχνολογία μικροεπεξεργασίας και το λογισμικό εντοπισμού σφαλμάτων μπορούν να χρησιμοποιηθούν για την ακριβή ανάλυση της ηχώ της θέσης του υλικού.

※Εισαγω:

Η κεραία λαμβάνει τους ανακλώμενους παλμούς μικροκυμάτων και τους στέλνει στο ηλεκτρονικό κύκλωμα. Ένας μικροεπεξεργαστής επεξεργάζεται το σήμα και αναγνωρίζει τις ηχώ που δημιουργούνται από τους μικροπαλμούς στην επιφάνεια του υλικού.

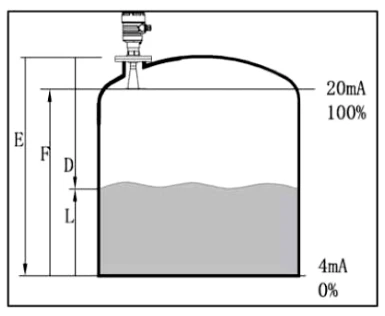

Η σωστή αναγνώριση του σήματος ηχούς ολοκληρώνεται μέσω έξυπνου λογισμικού και η ακρίβεια μπορεί να φτάσει σε επίπεδο χιλιοστών. Η απόσταση D από την επιφάνεια του υλικού είναι ανάλογη με το χρονικό διάστημα των παλμών:

D=C*T/2

όπου C είναι η ταχύτητα του φωτός, αφού η απόσταση E του άδειου δοχείου,

Η θέση υλικού/επίπεδου L είναι τότε:

L=E-D

※Παραγωγή:

Εισαγάγοντας το ύψος της άδειας δεξαμενής E (= μηδέν), το ύψος της πλήρους δεξαμενής F (= πλήρης κλίμακα) και ορισμένες ρυθμίσεις παραμέτρων εφαρμογής, το όργανο προσαρμόζεται αυτόματα στο περιβάλλον μέτρησης.

Αντιστοιχεί σε έξοδο 4-20mA.

3.Βαθμός προστασίας

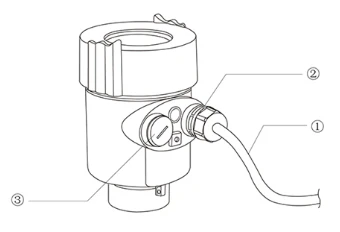

Πώς να διασφαλίσετε ότι η εγκατάσταση πληροί τις απαιτήσεις του IP68 όπως φαίνεται στην εικόνα: Βεβαιωθείτε ότι η κεφαλή στεγανοποίησης δεν έχει υποστεί ζημιά.

Το καλώδιο του οργάνου δεν έχει υποστεί ζημιά. Βεβαιωθείτε ότι τα χρησιμοποιούμενα καλώδια πληρούν τις απαιτήσεις των κανονισμών ηλεκτρικής σύνδεσης. σε εξέλιξη

Ο μετρητής πληροί πλήρως τις απαιτήσεις της κατηγορίας προστασίας IP68, βεβαιωθείτε για την αδιαβροχοποίηση της κεφαλής στεγανοποίησης καλωδίου.

Πριν εισέλθετε στην ηλεκτρική διεπαφή, λυγίστε το καλώδιο προς τα κάτω για να βεβαιωθείτε ότι δεν θα ρέει νερό στο περίβλημα, βλέπε ①

Σφίξτε τον στυπιοθλίπτη καλωδίου, βλέπε ②

Συνδέστε την αχρησιμοποίητη ηλεκτρική διεπαφή με ένα τυφλό βύσμα, βλέπε ③

4. Απαιτήσεις εγκατάστασης:

Συνιστώμενη απόσταση από τον τοίχο έως τον εξωτερικό τοίχο όπου είναι τοποθετημένο το καρούλι (1).

Η ελάχιστη απόσταση από το τοίχωμα του σωλήνα έως τη δεξαμενή είναι το 1/6 της διαμέτρου της δεξαμενής, τουλάχιστον 400 mm.

Δεν μπορεί να εγκατασταθεί πάνω από την είσοδο τροφοδοσίας και δεν μπορεί να εγκατασταθεί στην κεντρική θέση.

5. Χαρακτηριστικά:

※ Η γωνία δέσμης είναι μικρή, η ενέργεια είναι συγκεντρωμένη και έχει ισχυρότερη ικανότητα κατά των παρεμβολών, η οποία βελτιώνει σημαντικά την ακρίβεια και την αξιοπιστία της μέτρησης.

※ Η κεραία είναι μικρή σε μέγεθος και εύκολη στην εγκατάσταση.

※ Η τυφλή περιοχή μέτρησης είναι μικρότερη και το αποτέλεσμα μέτρησης για μικρές δεξαμενές είναι επίσης πολύ καλό.

※ Το μήκος κύματος είναι μικρότερο, το οποίο είναι πιο κατάλληλο για τη μέτρηση στάθμης υλικών μικρών σωματιδίων.

※ Μέτρηση χωρίς επαφή, χωρίς φθορά, χωρίς ρύπανση.

※ Το σήμα εξόδου μπορεί να επιλέξει σύστημα δύο καλωδίων (4-20) mA@HART και σύστημα τεσσάρων καλωδίων RS485@MODBUS πρωτόκολλο και η τροφοδοσία του συστήματος τεσσάρων καλωδίων είναι τόσο χαμηλή όσο 12 VDC.

6. Παράμετροι μετρητή στάθμης ραντάρ:

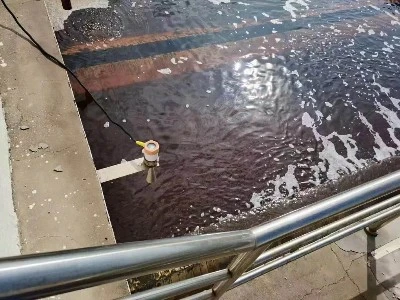

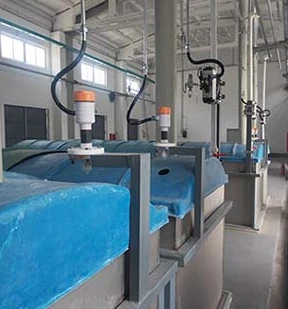

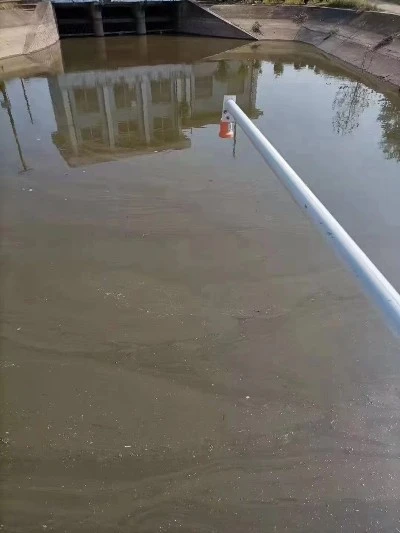

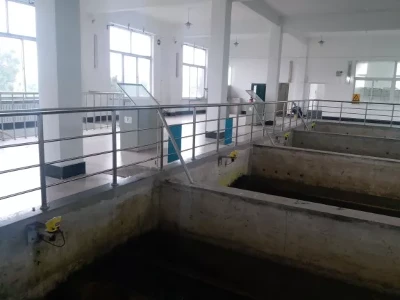

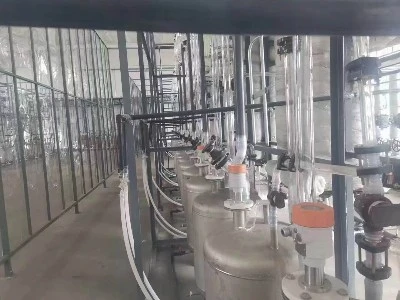

7. Υπόθεση πεδίου:

8.Συχνές ερωτήσεις:

1. Ερώτηση: Πώς να επιλέξετε το μοντέλο του μετρητή στάθμης ραντάρ;

Α: Επικοινωνήστε με τους επαγγελματίες αντιπροσώπους πωλήσεων ή τους μηχανικούς μας, θα επιλέξουμε την καλύτερη λύση για εσάς σύμφωνα με τις συνθήκες του ιστότοπού σας.

2. Ε: Τι λέτε για την ποιότητα των προϊόντων σας; Τι θα λέγατε για την εγγύηση;

Α: Έχουμε 20 χρόνια εμπειρίας στην Ε&Α και την παραγωγή. Τα προϊόντα μας εξάγονται σε περισσότερες από 80 χώρες σε όλο τον κόσμο και τυγχάνουν μεγάλης επαίνου από τους χρήστες. Η εγγύηση του προϊόντος μας είναι 18 μήνες. Εάν το ίδιο το προϊόν έχει προβλήματα ποιότητας, θα σας παρέχουμε δωρεάν νέο εξοπλισμό.

3. Ε: Μπορώ να προμηθευτώ δείγματα; Τι είναι το MOQ;

Α: Φυσικά, έχουμε αρκετό απόθεμα για να σας βοηθήσουμε να λάβετε δείγματα στο συντομότερο χρονικό διάστημα και το MOQ μας είναι 1 ΤΕΜ.

4. Ε: Ποια είναι η μέθοδος αποστολής σας;

Α: Έχουμε τη δική μας συνεργαζόμενη εταιρεία μεταφοράς εμπορευμάτων, η οποία μπορεί να αποστείλει γρήγορα από πόρτα σε πόρτα, από αέρα σε αεροδρόμιο, σιδηρόδρομο σε σταθμό, από θάλασσα σε λιμάνι, εάν έχετε τη δική σας μεταφορική, μπορούμε να στείλουμε τα εμπορεύματα στην καθορισμένη αποθήκη σας στην Κίνα για Ελεύθερος.

5. Ε: Ποιοι είναι οι τρόποι πληρωμής;

Α: Υποστηρίζουμε την πληρωμή TT, την ηλεκτρονική πληρωμή με πιστωτική κάρτα, την πληρωμή RMB, την πληρωμή Western Union, την πληρωμή LC.

Εάν έχετε περισσότερες ερωτήσεις, επικοινωνήστε μαζί μας, θα κανονίσουμε επαγγελματίες αντιπροσώπους πωλήσεων και μηχανικούς να επικοινωνήσουν μαζί σας για να απαντήσουν σε όλες τις ερωτήσεις σας. Η Henan Junyuan Automation Equipment Co., Ltd. καλωσορίζει τα ερωτήματά σας ανά πάσα στιγμή! ! !
